ENAER - Humedad
El objetivo principal del Instituto Designado en Humedad, es asegurar la trazabilidad al Sistema Internacional de Unidades (SI) de las mediciones relacionadas a la magnitud de Humedad Relativa y Punto de Rocío que se realizan en el país. Todas las industrias que necesitan medir humedad, que tienen relación directa e indirecta con la magnitud, tanto en procesos productivos, en empresas de climatización, en control de calidad de materia prima, productos, etc., al igual, aquellos laboratorios de ensayo y calibración acreditados según ISO 17025, con su sistema de gestión de calidad certificada en ISO 9001, pueden requerir de los Servicios de este Organismo.
El delineamiento Proyectado para el Laboratorio consiste en implementar Patrones de Referencia para:
Humedad relativa y temperatura del aire y gases.
Humedad en Granos
Humedad en sólidos
Humedad en Gases
Este laboratorio de Referencia mantiene el Patrón Nacional de Humedad (ENAER), el cual comprende las magnitudes de humedad relativa y temperatura de punto de rocío.

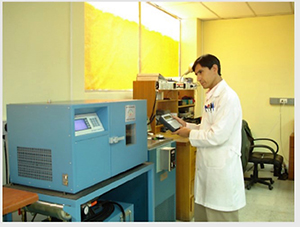

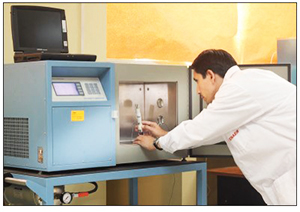

Equipo Generador de Temperatura y Humedad Relativa

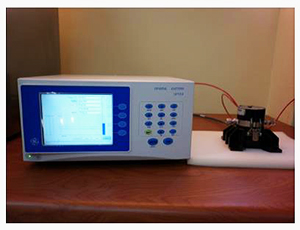

Medidor de Punto de Rocío
Unidad: Humedad relativa (% HR) Temperatura de punto de rocío (°C)
Generación: Se consigue mediante un generador de humedad que opera siguiendo el principio fundamental de dos presiones, esto permite la medición de humedad en gases.
Alcance: 10% HR a 95%HR; 0°C A 64°C en temperatura de punto de rocío
Incertidumbre: + 0.2%HR a + 1.5% HR; + 0.08°C en temperatura de punto de rocío (k=2, con un
Nivel de confianza de aproximadamente 95%).
El Instituto Designado en Humedad Relativa y Punto de Rocío se encuentra a cargo de la Empresa Nacional de Aeronáutica de Chile, ENAER, quienes desde el año 1980 se dedican a la metrología en esta área. En el año 2012 concluyó el proceso de implementación de las capacidades de medición y calibración del laboratorio conforme a la norma ISO 17025. En el año 2014 el Instituto Designado, se sometió a una auditoria de acreditación bajo la norma ISO 17025 efectuada por el organismo de acreditación de Alemania, DAkkS. A la Fecha el INN solicitó al Ministerio de Economía, Fomento y Turismo que designe a ENAER como Instituto Designado en la magnitud de Humedad Relativa y Punto de Rocío.
El Patrón Nacional de Humedad. Esta descrito por las magnitudes de humedad relativa y temperatura de punto de rocío. Se realiza mediante un generador de humedad que opera siguiendo el principio fundamental de dos presiones. Este principio consiste en hacer circular aire seco a alta presión (aproximadamente 1.5 MPa) en un saturador, el cual se encuentra a temperatura y presión controlada, posteriormente el aire saturado pasa a través de una válvula de expansión, la cual reduce su presión del aire hasta aproximadamente la presión atmosférica. Finalmente el aire se circula hacia una cámara de prueba. Las mediciones de presión y temperatura, tanto del saturador como en la cámara, permiten determinar, usando relaciones de gases ideales, el contenido de vapor de agua que contiene el aire en la cámara de prueba. La cantidad de vapor de agua presente en la cámara puede expresarse como humedad relativa o temperatura de punto de rocío.
El patrón nacional de humedad se ha establecido con el fin de dar trazabilidad a las mediciones de humedad que se realizan en el país.
La humedad junto con la presión y la temperatura son de las magnitudes mayormente medidas y controladas en la industria, por lo cual resulta imperante a las mediciones de estas magnitudes.
El principio con el que opera este sistema de humedad, lo hace totalmente confiable y compatible con patrones de otros países.
Patrón Secundario

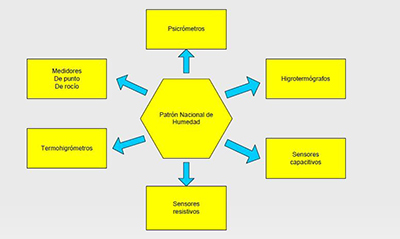

Para Calibrar equipos de menor exactitud se implementó una cámara Generadora de Humedad que permitirá Calibrar los equipos de la Industria, a través del esquema adjunto:
Datos del Instituto Designado
Jefe del Laboratorio: Ing. Marcial Espinoza M.
Subjefe del Laboratorio: Téc. Antonio Monsalve.
Dirección: Gran Avenida José Miguel Carrera No. 11087 Santiago, Chile.
Contacto: marcial.espinoza@enaer.cl
